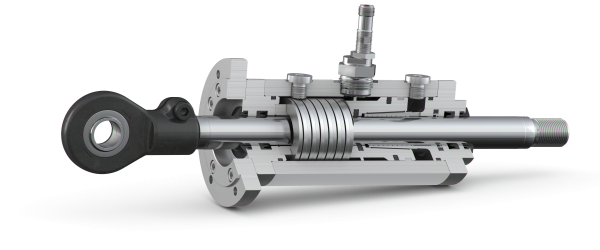

Bloccastelo per dispositivi di sicurezza con DGUV Test
Unita di bloccaggio idraulico per presse idrauliche, macchine per stampaggio a iniezione ecc.
Il sistema di bloccaggio collaudata DGUV Test con riserva di sicurezza particolarmente elevata, è omologata EN 16092-3 per uso in presse idrauliche, nonché EN 201 per gli impianti di stampaggio ad iniezione di materie plastiche.
Esse soddisfano i requisiti DGUV Test, organismo di collaudo, controllo e certificazione di elevatori, componentistica di sicurezza e macchinari.
- Le forze di tenuta dell’unità di bloccaggio corrispondono almeno al doppio del peso del carico da mantenere.
- L’interrogazione e la visualizzazione di stato bloccato vengono realizzate per mezzo di un interruttore di prossimità induttivo. L’interruttore funziona senza contatto, quindi è praticamente senza usura.
- L’interruttore di prossimità possiede un’uscita aggiuntiva di diagnostica per monitorare il proprio funzionamento.
- L’unità di bloccaggio serve a immobilizzare.
- Si attiva in caso di guasto energetico
- Collaudo DGUV Test
- Nessun danneggiamento dell’unità di bloccaggio
- Nessun danneggiamento dello stelo bloccato
Istruzioni di montaggio di unità di bloccaggio per la protezione delle persone
Come prescritto dalle associazioni di categoria, l’utente è tenuto a garantire che il montaggio del sistema di bloccaggio Ratio-Clamp® con certificazione DGUV Test avvenga soddisfacendo i requisiti EN 16092-3 o EN 201. Inoltre occorre predisporre misure tecniche di controllo volte a evitare un allentamento intempestivo dell’unità di bloccaggio (prima che il carico poggi sulla colonna a pressione), nonché realizzare una soluzione mediante la quale poter verificare la forza di tenuta dell’unità montata.
Noi di Hänchen possiamo mettere a vostra disposizione il nostro know-how e la nostra esperienza con le unità di bloccaggio per la pianificazione e la concezione.
Impiego come elemento di sicurezza
Se i pericoli dovuti a forze o carichi esterni devono essere considerati secondo la norma EN ISO 13849-1, l'unità di serraggio è una soluzione tecnologica affidabile. Se l'energia di pressione oscilla o viene persa, l'unità di bloccaggio di sicurezza blocca le aste tonde caricate assialmente.
Troverete maggiori informazioni sul principio di funzionamento nella sezione dedicata al sistema di bloccaggio Basics.
L’impiego dell’unità di bloccaggio come elemento di sicurezza avviene nei casi seguenti:
- Come sicuro elemento di mantenimento posizione in caso di rottura di tubature
- Come elemento di bloccaggio quando i cilindri o le valvole presentano delle perdite interne, ad es. tramite guarnizioni a farfalla
- Come elemento di sicurezza aggiuntivo per gli assi caricati a gravità, se un carico causa pericoli, ad es. nei dispositivi di ritenuta in caso di abbassamento pericoloso di un carico
L'unità di bloccaggio, con la funzione di bloccaggio per attrito, è consentita come componente di sicurezza ridondante secondo EN ISO 13849-2. Una valvola di non ritorno, ad esempio, può essere utilizzata come elemento di sicurezza primario.
Per utilizzare l'unità di bloccaggio come componente di sicurezza, potete richiederci il valore B10D per determinare il vostro livello di prestazione.
Dati tecnici del sistema di bloccaggio
- Per tutte le barre tonde a superficie dura
- Resistenza in tutte le direzioni
- Dopo 1 milione di cicli di commutazione è necessario un controllo in fabbrica del Ratio-Clamp®
- Max. velocità della barra: 1 m/s a Servocop®, 2 m/s con tenuta pistone a pressione
- Pressione di sbloccaggio massima: 160 bar
- Temperatura di esercizio: -30°C a +80°C
- Fluidi: Oli minerali, altri come acqua, HFC o Skydrol® su richiesta
| RATIO-CLAMP® |
RATIO-CLAMP® COME COMPONENTE DI SICUREZZA |
||||||
| + Pressione di sblocco + Interblocco + Sistema di tenuta + Certificazione |
Versione base |
Versione base Con forza della molla Servocop® TÜV, DGUV Test |
|||||
| Ø asta (mm) |
Forza di tenuta max. (kN) |
Pressione di sbloccaggio min. (bar) |
Forza di tenuta max. (kN) |
Carico ammesso secondo il test DGUV (kN) |
Pressione di sbloccaggio min. (bar) |
||
| 16 | 10 | 60 | |||||
| 18 | 12,5 | 55 | 12,5 | 6,25 | 55 | ||
| 20 | 14 | 55 | 14 | 7 | 55 | ||
| 22 | 17 | 70 | 17 | 8,5 | 70 | ||
| 25 | 20 | 70 | 20 | 10 | 70 | ||
| 28 | 31,5 | 90 | 31,5 | 15,75 | 90 | ||
| 30 | 40 | 105 | 40 | 20 | 105 | ||
| 32 | 40 | 60 | 40 | 20 | 60 | ||
| 36 | 45 | 75 | 45 | 22,5 | 75 | ||
| 40 | 50 | 80 | 50 | 25 | 80 | ||
| 45 | 65 | 70 | 65 | 32,5 | 70 | ||
| 50 | 80 | 90 | 80 | 40 | 90 | ||
| 56 | 90 | 75 | 90 | 45 | 75 | ||
| 60 | 100 | 75 | 100 | 50 | 75 | ||
| 63 | 100 | 85 | 100 | 50 | 85 | ||
| 70 | 140 | 80 | 140 | 70 | 80 | ||
| 80 | 180 | 90 | 180 | 90 | 90 | ||
| 90 | 200 | 65 | 200 | 100 | 65 | ||
| 100 | 250 | 75 | 250 | 125 | 75 | ||
| 110 | 300 | 65 | 300 | 150 | 65 | ||
| 120 | 330 | 70 | 330 | 165 | 70 | ||
| 125 | 350 | 75 | 350 | 175 | 75 | ||
| 140 | 450 | 65 | 450 | 225 | 65 | ||
| 160 | 750 | 90 | |||||
Ulteriori forze di tenuta e Ø dell'asta su richiesta.
Il bloccaggio idraulico è possibile fino a 2.000 kN di forza di tenuta e asta Ø 300 mm.
I valori specificati valgono per il funzionamento con olio minerale. Quando si utilizzano altri supporti, la forza di tenuta può variare.
